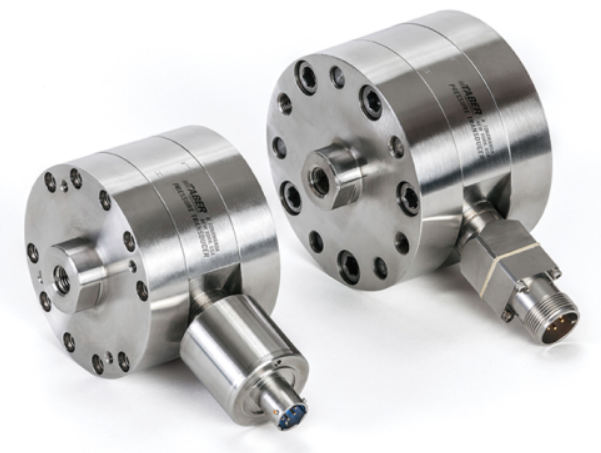

Cảm biến áp suất chênh lệch dòng 2212 / 2412 của Taber kết hợp kết cấu thép không gỉ ướt-ướt đáng tin cậy để đo áp suất chênh lệch tĩnh. Được thiết kế cho áp suất đường ống lên đến 1200 PSI (83 Bar), dòng 2212 / 2412 được thiết kế để xử lý quá tải áp suất chênh lệch cao. Thiết kế màng đo biến dạng dán lá cung cấp độ trung thực tín hiệu ổn định và tương thích với nhiều loại môi trường khí và lỏng. Các linh kiện cấp hàng không vũ trụ cung cấp độ chính xác cao, và nắp áp suất tháo rời cho phép dễ dàng kiểm tra và vệ sinh khoang tiếp xúc áp suất.

Thông số kỹ thuật:

• Tín hiệu đầu ra: Dòng 2212: 3 mv/V ; Dòng 2412: 0-5 VDC, 4-20 mA

• Đầu ra toàn thang (FSO):
  Dòng 2212: 30 mV với đầu vào 10 V
  Dòng 2412: 5 VDC, 16 mA

• Dải sai số tĩnh: ±0,4% FSO sử dụng phương pháp Đường thẳng khớp tốt nhất (BFSL) và Tổng bình phương căn (RSS)

• Dải sai số tổng: ±2,1% FSO trên toàn bộ Dải nhiệt độ bù (CTR)

• Dải áp suất chênh lệch được hiệu chuẩn*
  Dòng 2212: 5 đến 1000 PSI
  Dòng 2412: 0,9 đến 1000 PSI

• Áp suất quá tải chênh lệch: ±1.200 PSI / ±83 Bar

• Áp suất đường ống định mức: 1.200 PSI / 83 Bar

• Áp suất nổ tối thiểu: > 3.000 PSI / 207 Bar

• Dải nhiệt độ bù (CTR)
  Dải nhiệt độ mà cảm biến sẽ hoạt động trong dải sai số tổng: -23° C đến +71° C (-10° F đến +160° F)

• Nhiệt độ hoạt động
  Dải nhiệt độ mà cảm biến sẽ hoạt động không suy giảm hiệu suất sau khi trở về CTR: -40° C đến +85° C (-40° F đến +185° F)

• Loại đo biến dạng: Lá dán điện trở

• Điện trở cách điện: 10 Gohm @ 50 VDC

• Đầu nối điện: D38999/27YA35PN theo MIL-DTL-38999

• Đầu nối ghép (không bao gồm): D38999/26KA35SN hoặc tương đương

• Điện áp kích thích: 3 mV/V: 10 VDC ; 0-5 VDC: 20-36 VDC ; 4-20 mA: 8-36 VDC

• Vật liệu màng: 347 SS

• Trọng lượng: Điển hình 2,95 Kg

• Vật liệu vỏ: 316L

• Cổng áp suất: AS5202-04 (MS33649-4) ; ren Female 4375-20 UNJF-3B

...
