I. Thiết bị cầm tay, di động đo lường nhiều dạng hư hỏng bề mặt.

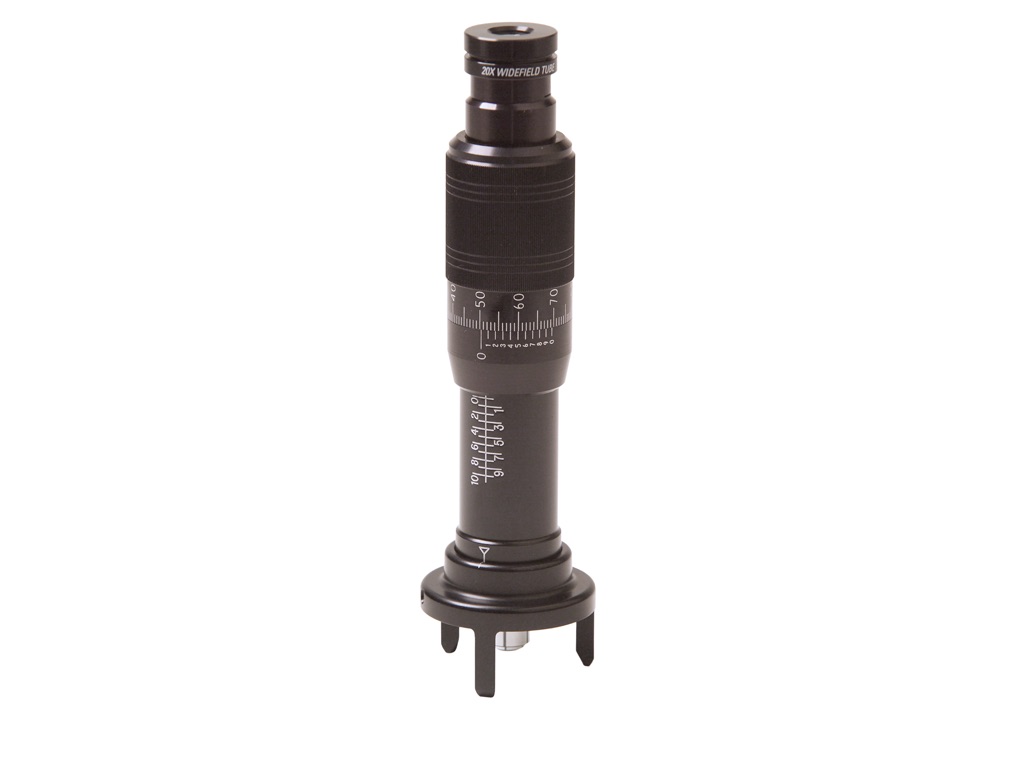

Dụng cụ đo kích thước trầy xước (Kiểm tra bề mặt) - Optical Micrometer (Surface Measurement) sẽ đo và đánh giá chiều rộng hoặc độ sâu của vết trầy xước, vết nứt, lỗ hổng, ăn mòn, vết lõm và các khuyết tật khác trên nhiều loại vật liệu. Ngoài ra, thiết bị này còn có thể được sử dụng để định lượng chiều cao của gờ và các phần nhô nhỏ khác. Đối với vật liệu trong suốt, thiết bị này rất hữu ích để đo độ dày, độ sâu của vết nứt tế vi, độ sâu của vết gãy và chiều rộng của các lỗ rỗng bên trong. Thiết kế đơn giản mang lại kết quả chính xác.

II. Thang đo Vernier dễ đọc là tiêu chuẩn trên tất cả các dụng cụ đo độ sâu vết trầy xước và được chia độ theo đơn vị phần nghìn, phần chục nghìn và phần trăm nghìn. Để thực hiện phép đo, người vận hành xoay ống xoay micrômet cho đến khi bề mặt chính của khu vực cần đo được lấy nét rõ nét. Các phép đo tiếp theo ở các độ sâu lấy nét khác nhau được thực hiện theo cùng một cách. Tùy thuộc vào từng model, Optical Micrometer có độ chính xác đến ±0,0002 inch.

III. Thích ứng với các bề mặt cong lồi, cong lõm và phức tạp.

Với vỏ máy chắc chắn, thiết bị này lý tưởng cho các ứng dụng thực địa. Sử dụng một trong các đế có thể thay thế, hầu như có thể đo được mọi bề mặt - kính chắn gió, khung máy bay, vỏ thân máy bay, cánh quạt, cánh quạt trực thăng, cánh tuabin và nhiều hơn nữa.

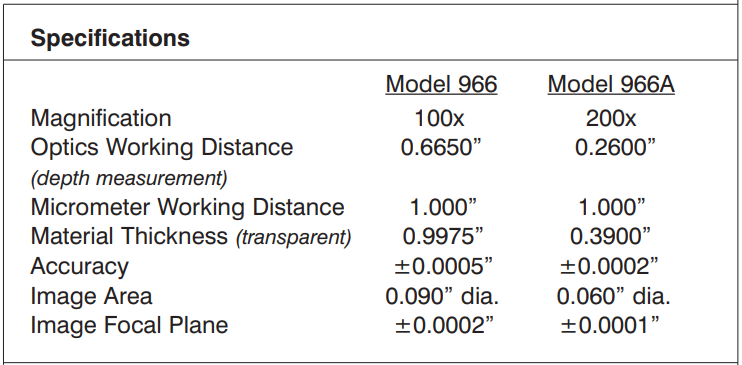

IV. Có sẵn hai model:

• Model 966 (độ phóng đại 100x)

Được khuyến nghị cho các ứng dụng yêu cầu độ sâu làm việc lớn hơn. Có thể thực hiện các phép đo độ sâu lên đến 0,665 inch với thiết bị này. Vật liệu trong suốt có độ dày lên đến 0,9975 inch có thể được đo với độ chính xác ±0,0005 inch.

• Model 966A (độ phóng đại 200x)

Thiết bị tiêu chuẩn được sử dụng cho bề mặt phẳng chính và bề mặt cong đơn giản. Có thể thực hiện các phép đo độ sâu (bên dưới bề mặt) lên đến 0,260 inch với độ chính xác ±0,0002 inch. Cũng có thể đo độ dày của vật liệu trong suốt lên đến 0,390 inch.

• Đế chân máy ba chân (model 970) – Dành cho bề mặt phẳng, bề mặt cong đơn giản và phức tạp (được cung cấp kèm theo thiết bị)
• Đế chân máy bốn chân (model 971) – Cho phép thực hiện phép đo trên bề mặt cong bất quy tắc lồi và/hoặc lõm
• Đế chân máy ba chân lệch tâm (model 972) – Cho phép đọc giá trị trên bề mặt phẳng hoặc cong liền kề với các vật cản nhô ra
• Đế chân máy hai chân hình nêm (model 973) – Được sử dụng khi giao điểm của các bề mặt phẳng tạo thành góc ít nhất 80°
• Đế khối V mờ (model 974) – Lấy giá trị đọc từ bề mặt tròn hoặc góc ngoài, cũng như bề mặt phẳng liền kề với các khu vực lõm
• Đế chân máy ba chân lớn (model 975) – Được sử dụng cho các ứng dụng yêu cầu diện tích hỗ trợ lớn hơn so với đế chân máy ba chân, lý tưởng cho kiểm tra các bộ phận nhỏ
• Bộ phận thị kính có thước đo (model 966AR) – Bằng cách lắp bộ phận thị kính có thước đo, micrômet trở thành máy so sánh quang học có khả năng đo chiều rộng chính xác lên đến 0,040 inch với độ chính xác 0,001 inch (dành cho sử dụng với Model 966A)
• Ống kính quang học có thể thay đổi 10x (model 966AC) – Chuyển đổi model 966 thành model 966A
• Ống kính quang học có thể thay đổi 5x (model 966C) – Chuyển đổi model 966A thành model 966
