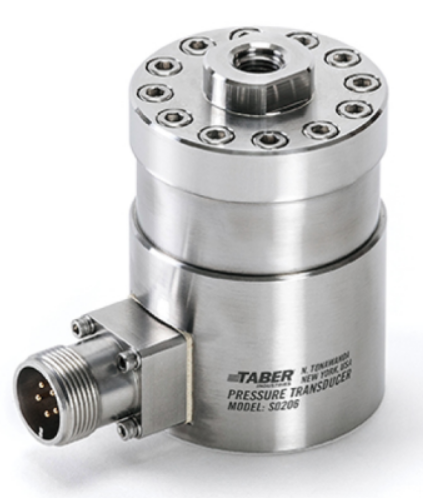

Dòng cảm biến áp suất Taber Model S0206 có sẵn ở cả phiên bản khuếch đại và không khuếch đại, được chế tạo với kết cấu thép không gỉ bền bỉ, đáng tin cậy. Được phát triển cho các bệ thử động cơ tên lửa và động cơ phản lực, dòng S0206 có thể đo áp suất tĩnh và động khi yêu cầu đáp ứng tần số cao. Nắp áp suất tháo rời sử dụng làm kín kim loại-kim loại loại bỏ vòng chữ O, cho phép tiếp cận để vệ sinh khoang áp suất và thay thế màng thép không gỉ. Dòng S0206 có độ ổn định cao đối với môi trường sốc cơ học và nhiệt. Phần tử cảm biến được thiết kế cách ly khỏi màng, giúp cải thiện độ ổn định nhiệt. Taber Model S0206 có sẵn cho nhiều dải áp suất rộng.

Thông số kỹ thuật:

• Tín hiệu đầu ra: 3 mV/V ; 0-5 VDC ; 4-20 mA

• Đầu ra toàn thang (FSO): 3 mV/V: 30 mV với đầu vào 10 VDC ; 0-5 VDC: 5 VDC ; 4-20 mA: 16 mA

• Dải sai số tĩnh: ± 0,30% FSO sử dụng phương pháp Đường thẳng khớp tốt nhất (BFSL) và Tổng bình phương căn (RSS)

• Dải sai số tổng: ± 1,5% FSO trên toàn bộ Dải nhiệt độ bù (CTR)

• Áp suất hoạt động tối đa dự kiến (MEOP): 0-34,5 BAR đến 0-414 BAR ; 0-500 PSI đến 0-6.000 PSI

• Áp suất chịu đựng: 1,5 lần MEOP, tối thiểu

• Áp suất nổ tối thiểu: 2,5 lần MEOP

• Dải nhiệt độ bù (CTR)
  Dải nhiệt độ mà cảm biến sẽ hoạt động trong dải sai số tổng: -34° C đến +77° C (-30° F đến +170° F)

• Nhiệt độ hoạt động
  Dải nhiệt độ mà cảm biến sẽ hoạt động không suy giảm hiệu suất sau khi trở về CTR: -54° C đến +121° C (-65° F đến +250° F)

• Loại đo biến dạng: Lá dán điện trở

• Điện trở cách điện: 1 Gohm tại 50 VDC

• Kết nối điện: MS3102-14S-6P theo MIL-DTL-5015

• Đầu nối ghép (không bao gồm): MS3106-14S-6S hoặc tương đương

• Điện áp kích thích: 3 mV/V: 5-15 VDC (danh định 10 VDC) yêu cầu nguồn cung cấp được điều chỉnh ; 0-5 VDC: 20-36 VDC (danh định 28 VDC) ; 4-20 mA: 8-36 VDC (danh định 24 VDC)

• Vật liệu các bộ phận tiếp xúc: 316L, 347, Carp 20

• Trọng lượng: Điển hình 1,6 Kg

• Vật liệu vỏ: 316L

• Cổng áp suất: AS5202-04 (MS33649-4) ; ren Female .4375-20 UNJF-3B

...
