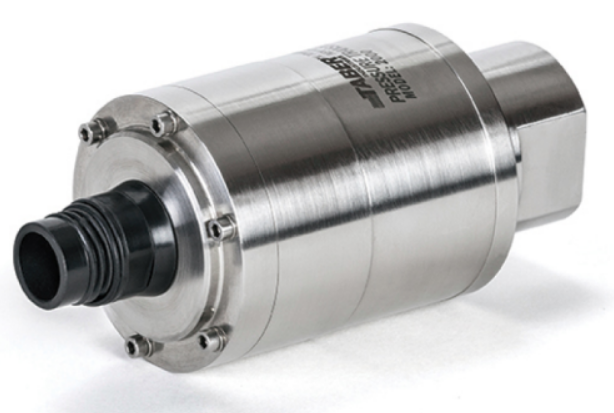

Cảm biến áp suất chìm Dòng 2000 / 2002 của Taber cung cấp hiệu suất bền bỉ và đáng tin cậy cho các phương tiện dưới biển khắc nghiệt, ứng dụng dầu khí và khai khoáng. Khoang tiếp xúc áp suất bằng thép không gỉ 17-4 PH hàn hoàn toàn cho phép đo lên đến 10.000 PSI (22.400 feet nước biển). Thiết kế màng đo biến dạng dán lá cung cấp độ trung thực tín hiệu ổn định với sai số trễ và không lặp lại thấp.

Thông số kỹ thuật:

• Tín hiệu đầu ra: Dòng 2000: 0-5 VDC ; Dòng 2002: 4-20 mA

• Đầu ra toàn thang (FSO): Dòng 2000: 5 VDC ; Dòng 2002: 16 mA

• Dải sai số tĩnh: ±0,2% FSO sử dụng phương pháp Đường thẳng khớp tốt nhất (BFSL) và Tổng bình phương căn (RSS)

• Dải sai số tổng: ±1,0% FSO trên toàn bộ Dải nhiệt độ bù (CTR)

• Áp suất hoạt động tối đa dự kiến (MEOP)*: 0 đến 10.000 PSI ; 0 đến 689 BAR

• Áp suất chịu đựng: 3 lần MEOP đến 1.000 PSI ; 2 lần MEOP trên 1.000 PSI

• Áp suất nổ tối thiểu: 4,5 lần MEOP

• Áp suất vỏ ngoài tối đa: 15.000 PSI / 1.034 Bar

• Dải nhiệt độ bù (CTR)
  Dải nhiệt độ mà cảm biến sẽ hoạt động trong dải sai số tổng: -40° C đến +121° C (-40° F đến +250° F)

• Nhiệt độ hoạt động
  Dải nhiệt độ mà cảm biến sẽ hoạt động không suy giảm hiệu suất sau khi trở về CTR: -54° C đến +93° C (-65° F đến +200° F)

• Loại đo biến dạng: Lá dán điện trở

• Điện trở cách điện: 10 Gohm @ 50 VDC

• Đầu nối điện: 0-5 VDC: SEA CON® XSJ-5BCR ; 4-20 mA: SEA CON® VSG-2BCL

• Đầu nối ghép: 0-5 VDC: SEA CON® XSJ-5CCP ; 4-20 mA: SEA CON® VMG-2FS

• Cáp: 0-5 VDC: dài 2' ; 4-20 mA: dài 2' cộng ống khóa G-FLS-X

• Điện áp kích thích: 0-5 VDC: 20-36 VDC (danh định 28 VDC) ; 4-20 mA: 8-36 VDC (danh định 24 VDC)

• Vật liệu màng: Thép không gỉ 17-4 PH

• Trọng lượng: Dòng 2000: điển hình 1,3 Kg ; Dòng 2002: điển hình 980 g

• Vật liệu vỏ: Thép không gỉ 17-4 PH

• Cổng áp suất: 1/2 NPT female

...
