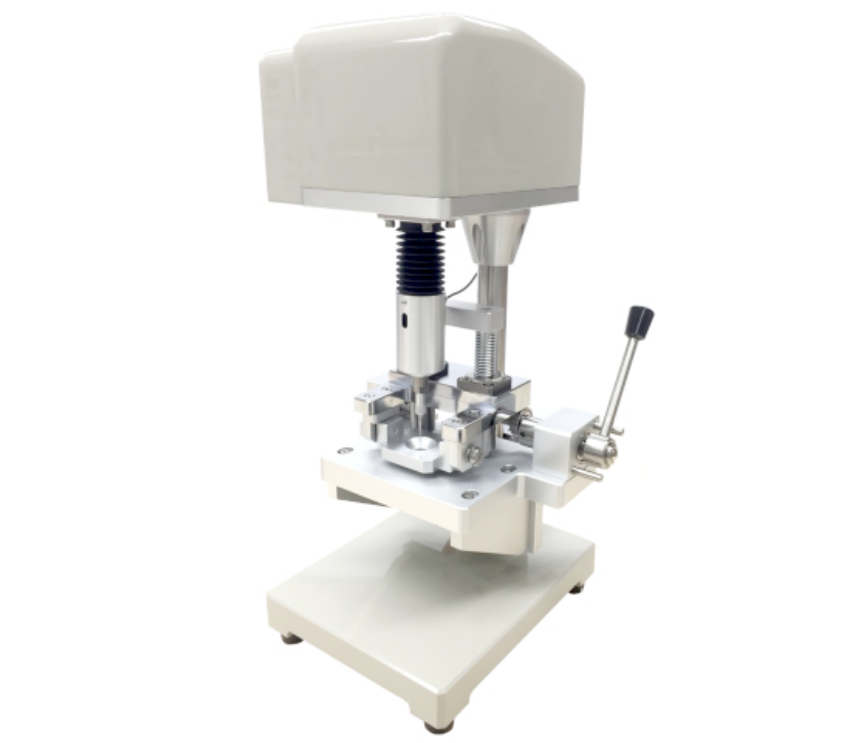

本測試儀用於測量針頭穿透樣品所需的穿刺強度。透過施加垂直力來測量破裂強度，適用於電池隔離膜的物理性質測試。
NDG5 可用於評估鋰離子電池內部薄膜（隔離膜）的強度，也可用於測量穿刺食品包裝膜（如食品包裝薄膜）所需的強度。

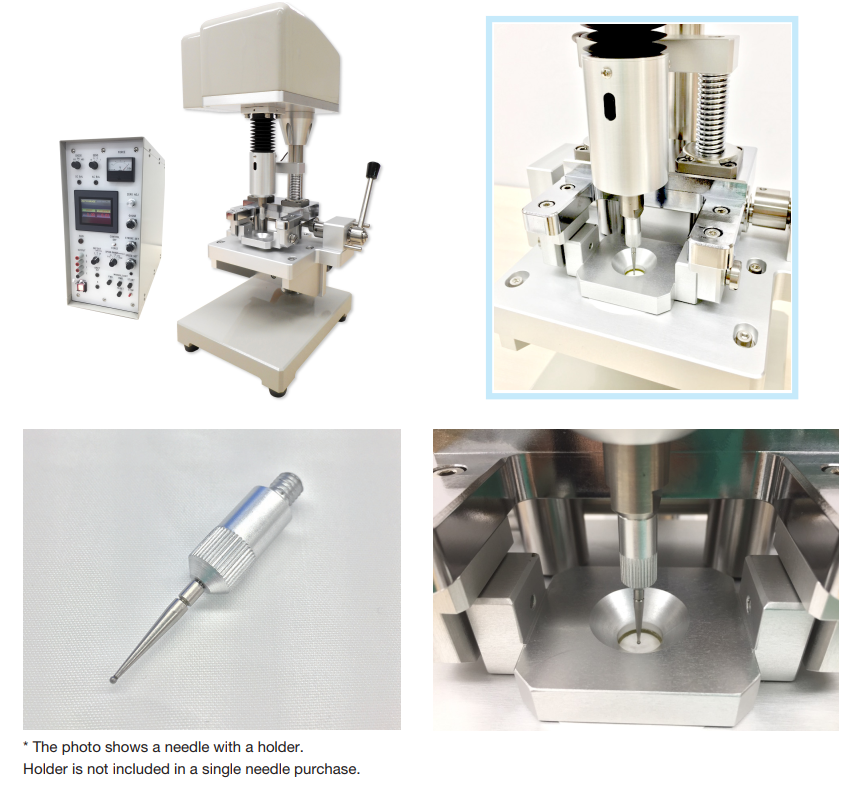

專用針頭：針對隔離膜測量設計（尺寸：ø1，0.5R 針尖形狀）
測量範例：

• 鋰離子電池內部隔離膜的強度評估

• 食品包裝薄膜的穿刺強度評估

KATO TECH（日本）

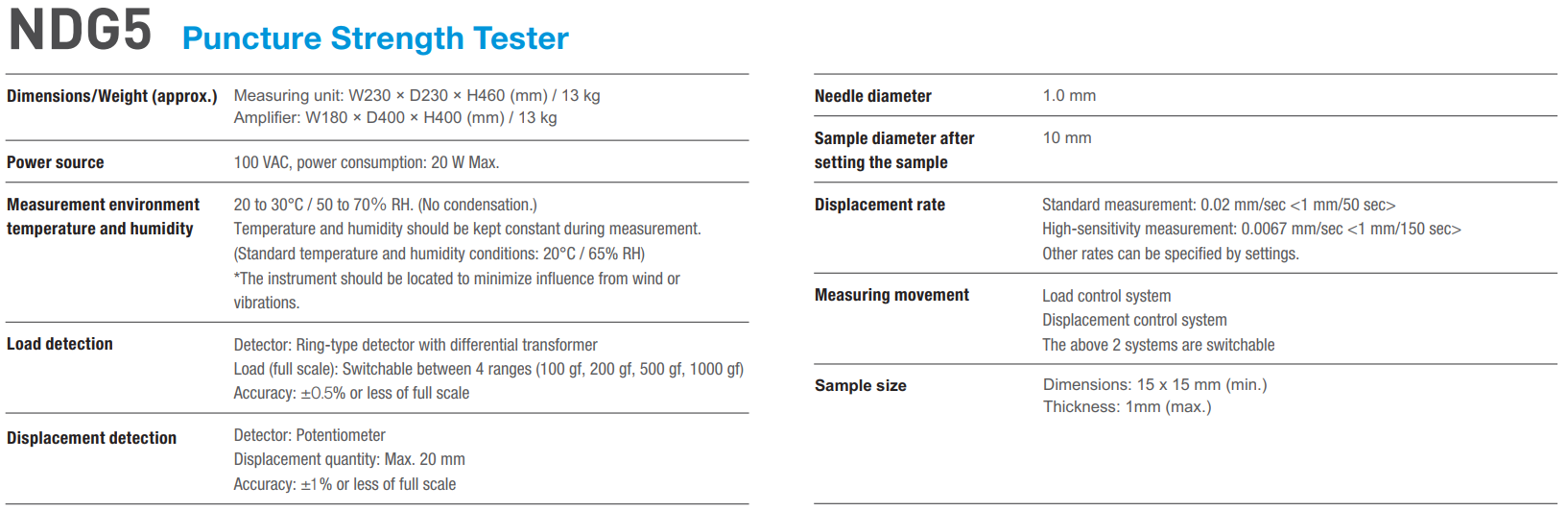

尺寸 / 重量（約）

• 測量單元：W230 × D230 × H460（mm）/ 13 kg

• 放大器：W180 × D400 × H400（mm）/ 13 kg
  電源

• 100 VAC，功耗：最大 20 W
  測量環境溫度與濕度

• 20 至 30°C / 50 至 70% RH（無結露）

• 測量期間應保持恆定溫濕度（標準溫濕度條件：20°C / 65% RH）
  *儀器應置於風或振動影響最小的地方
  負載檢測：

• 感測器：差動變壓器環型感測器

• 負載（全刻度）：可切換 4 檔（100 gf、200 gf、500 gf、1000 gf）

• 精度：全刻度的 ±0.5% 以內
  位移檢測：

• 感測器：電位計

• 位移量：最大 20 mm

• 精度：全刻度的 ±1% 以內
  針頭直徑：1.0 mm
  樣品固定後直徑：10 mm
  位移速率：

• 標準測量：0.02 mm/sec < 1 mm/50 sec>

• 高靈敏度測量：0.0067 mm/sec < 1 mm/150 sec>

• 其他速率可透過設定指定
  測量動作：

• 負載控制系統

• 位移控制系統

• 上述 2 種系統可切換
  樣品尺寸：

• 尺寸：最小 15 x 15 mm

• 厚度：最大 1mm
